Данная статья посвящена основным моментам, выполняя которые ваша регулировка секционных ворот будет успешной.
Соблюдая указанную последовательность, шаг за шагом добейтесь правильного режима дальнейшей эксплуатации.
Плоскость рамы расположена под небольшим углом относительно вертикали проема. Периметр проема П-образно примыкает к секциям посредством уплотнений. Так исполнена герметичность по бокам / сверху. Усилие прижима обусловлено клинообразным схождением плоскостей проёма и секций. Прижим к уплотнению достигается подстройкой роликодержателей боковых петель по обрезиненной части уплотнения. Пластиковая часть предотвращает трение/износ, резиновый лепесток, иногда он исполнен двумя контурами, отсутствие «сквозняка».

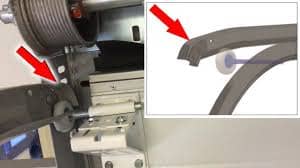

Верхние петли дают прижим последней секции. О верхних петлях конструкций «низкий подъём», где использованы два совмещённых горизонтальных желоба, мы поговорим подробней. При использовании двигателя потолочного типа, где приводное усилие передаётся середине верхней секции, не следует выставлять верхние колёсики слишком глубоко участка вертикального желоба. Указание объяснимо направлением вектора силы при старте закрытия. Если применяется вальный мотор, то для лучшего прижима верхней секции колесико следует расположить внутри вертикального участка желоба.

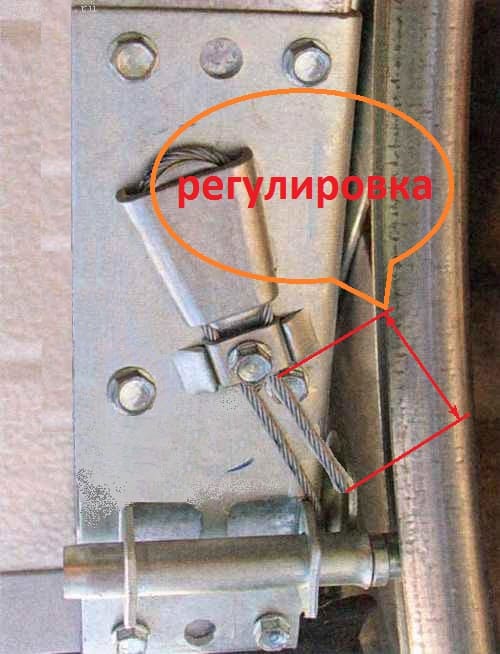

Большинство конструкций исполнено так, что полотно подвешено в проём посредством тросов. Для бытовых серий, не для интенсивного использования, они укомплектованы системой пружин растяжения, перекладными блоками. Горизонт зависит от их длины, либо от усилия натяжки пружин растяжения.
Ослабляя левый/правый добиваются ровного расположения. Аналогичное достигается относительным смещением половинок соединительной муфты.
Торсион — главный элемент конструкции, влияющий на балансировку. Если открытие затруднено, торсионы нужно подтянуть. Делать это необходимо одновременно всеми присутствующими торсионами, равномерно прибавляя навивку. После каждого захода проверяйте балансировку.Результат чрезмерного накручивания – рама сама начинает подниматься. Следует ослабить торсион. Регулировка пружины секционных ворот требует лишь два инструмента. Пара прутков длиной примерно 50 см, диаметром 14 мм и рожковый ключ номиналом 10 / 13 мм (зависит от производителя механизма). На валах под шпонку старайтесь производить крепление натяжного конуса болтом напротив шпоночного паза. Перед финальной затяжкой болтов обязательно раздвиньте витки вдоль вала на 1..5 см. Если последним пренебречь, витки во время эксплуатации будут мешать друг другу при скручивании.

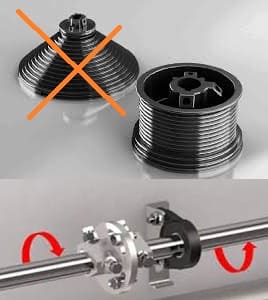

В некоторых конструкциях — «низкий подъем», неправильно крепить барабан для наматывания троса вплотную к подшипнику несущего кронштейна. Иначе сходящий трос будет цеплять часть желоба. Надлежит в закрытом состоянии выставить положение барабана так, чтобы натянутый трос не касался металла. Такая конструкция уязвима возможностью смещения вала влево/вправо. Что бы этого не произошло, используют дополнительные упорные стопорные кольца для вала.
Перед тем как делается регулировка секционных ворот с пружинами растяжения, максимально их откройте. Если вы открутите одну из двух пружин, не зафиксировав открытие, уйдет балансировка, начнется самопроизвольное опускание. Будьте внимательны. Когда полотно вверху пружины максимально ослаблены. Регулировка пружины секционных ворот совершается перестановкой нижнего кронштейна, смотреть рисунок, выше/ниже вы меняете усилие натяжения соответствующей стороны. Так достигается выравнивание секций по горизонту, балансировка, позволяющая легко двигать секции во всём интервале хода. Следите, чтобы не было перехлёста возле перекладного блока верхнего кронштейна.
Данная регулировка секционных ворот должна производиться во время монтажа. Лазерным уровнем или обычным отвесом можно легко выяснить отклонение от вертикали. Для того чтобы изменить положение уголка направляющей в пространстве, производитель предусмотрел продолговатые отверстия креплений. Ослабьте крепёж по всей высоте. Измените положение в пространстве. Если поверхность примыкания не гладкая, силой прижима крепежа можно компенсировать искажения рельефа.
Данная регулировка секционных ворот очень сложна. Обычно геометрия задаётся при установке. Но если, поднимаясь, полотно смещается, то эту процедуру делать необходимо. Вам потребуется строительный уровень, лазерный нивелир, стремянка, слесарный инструмент. Начинать нужно с угла верхнего желоба относительно горизонту. Документация изготовителя, обычно, указывает, какой угол наклона необходимо выдержать. Обычно эго принимают 5-7 градусов. Этот параметр влияет на уверенность старта при закрывании. Если механизм оборудован потолочным приводом, данной настройкой можно пренебречь. Достаточно проверить параллельность горизонтальных направляющих.
Важно позиционировать направляющие строго перпендикулярно плоскости проёма. Возможны два варианта.
Для этих целей используйте 3D лазерный уровень. Отмеряя одинаковое расстояние — L от стены получаем 90-градусную ориентацию. Таким способом безошибочно можно выставить обе горизонтальные направляющие.
Обычная рулетка. Добейтесь одинаковых диагоналей L.
Одна из последних операций, которая вам может понадобиться. Если после нескольких полных циклов работы конструкция занимает ярко выраженное правое/левое положение. При этом вылет роликов одной стороны намного больше чем противоположной. Чтобы добиться центрирования секций используйте втулки. Подберите подходящую по длине втулку, инсталлируйте ее на любой боковой шток со стороны отсутствия зазора. С этой целью расположите полотно почти закрытыми, затем сместите их на центр руками, иначе втулка помешает вернуть ролик обратно.
По окончании, когда регулировка секционных ворот полностью завершена необходимо провести смазку жидким машинным маслом.
